Como instalar um plugue de terminação de campo?- Ningbo Excellence Communicated Connector Co., Ltd(EXW)

1. Ferramentas e materiais necessários
Plugue de terminação de campo (RJ45, M12 ou outro tipo).
Stripper de cabo (para remoção precisa da jaqueta).
Ferramenta de perfuração (para terminação IDC).
Testador de cabo (para verificar continuidade e desempenho).
Tesoura ou cortes de descarga (para aparar fios).

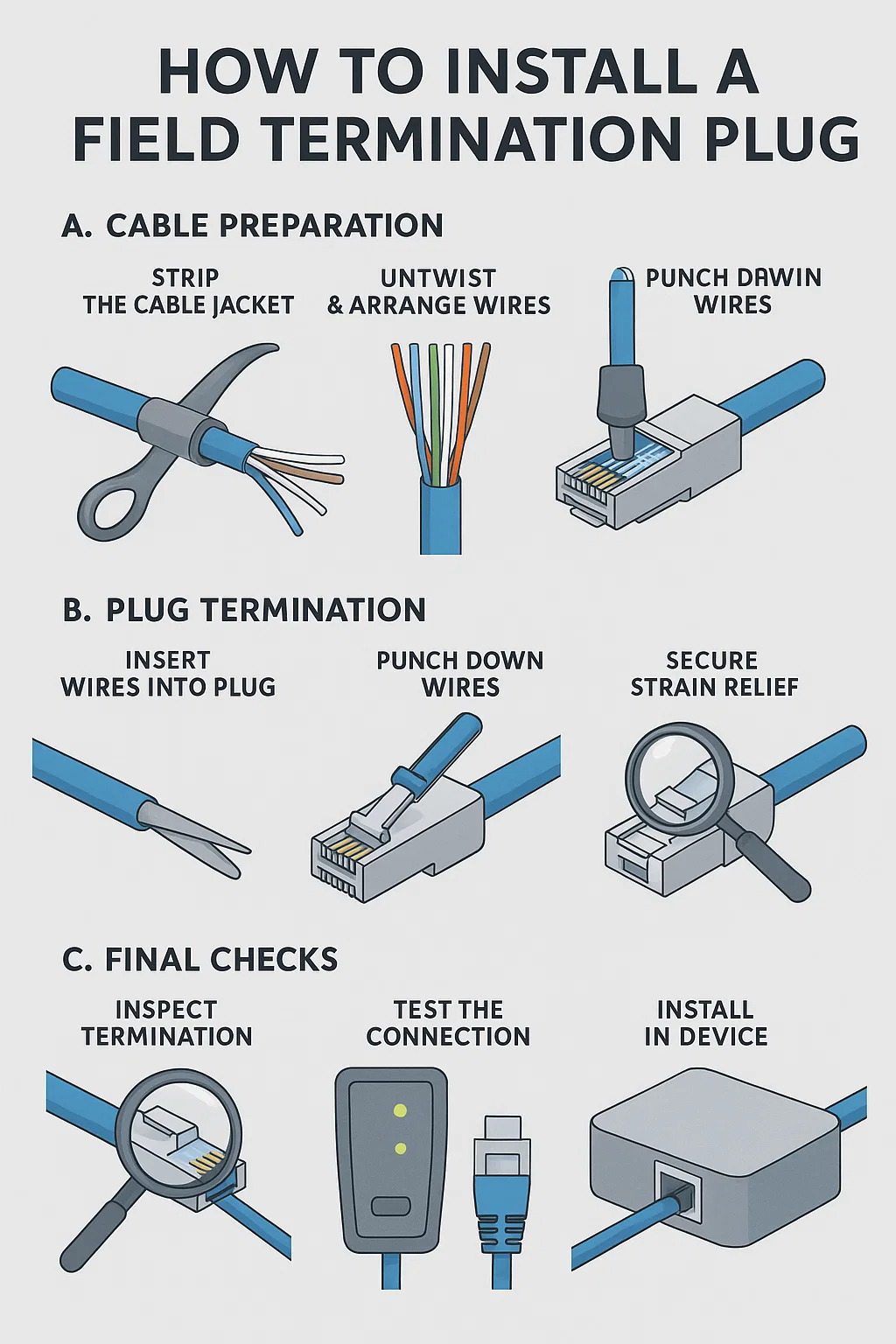

2. Instalação passo a passo
A. Preparação de cabos
-S-STRIP A jaqueta de cabo
Use uma stripper para remover 1-1,5 polegadas da jaqueta externa.
Evite a corte de condutores internos.
--Untwist & organize fios
Siga o código de cores do plug (T568A ou T568B).
Mantenha as reviravoltas intactas até o ponto de rescisão.
-TRIM FIRS TO LIMPE
Corte os fios uniformemente, deixando 0,25-0,5 polegadas expostas.

B. terminação do plugue
--Insert fios em plug
Alinhe os condutores com os slots IDC do plugue.
Certifique -se de não ter fios cruzados ou soltos.
-Punha os fios para baixo
Use uma ferramenta de perfuração para assentar os fios firmemente.
Aplique pressão uniforme para evitar conexões parciais.
-Alívio da tensão segura
Prenda a jaqueta de cabo dentro do plugue para evitar a retirada.

C. Verificações finais
-INSPECIMENTO
Verifique não os fios de fio perdidos ou contatos desalinhados.
--Test a conexão
Use um certificador de cabo (para redes de alta velocidade) ou testador de continuidade.
-Instalar no dispositivo
Conecte -se ao dispositivo de destino (câmera IP, AP, etc.) e confirme a funcionalidade.

3. Erros comuns para evitar
Fios de excesso de trimestre → Contato ruim.
Ordem do fio incorreto → falha do sinal.
Ignorando alívio da tensão → dano ao cabo ao longo do tempo.
Não testando após instalar → falhas ocultas.

4. Quando remeverter
Se o teste falhar (circuitos abertos/curtos).
Se o plugue parecer solto ou instável.
Se a corrosão ou dano for visível.

Etapa	Ação	Detalhes críticos	Ferramenta/verificação
1. Cabo de tira	Remover 1–1,5 polegadas de jaqueta externa sem danificar os condutores internos.	Evite cortar em isolamento de arame; Preserve as torções perto da ponta da jaqueta.	Inspeção visual de stripper de cabo.
2. Organize fios	Revelar e alinhar fios a T568a/b esquema.	Mantenha as torções até os slots IDC; Sem pares cruzados.	Siga o guia de cores do plug (impresso ou moldado).
3. Fios de corte	Corte os fios para 0,25-0,5 polegadas expor.	Garanta o comprimento uniforme; Nenhuma extremidade desgastada.	Cortadores de descarga (tesouras correm cortes irregulares).
4. Insira no plug	Fios do assento no plug's Slots IDC até totalmente sentado.	Os fios devem atingir o fundo do terminal; Sem lacunas ou desalinhamento.	Lupa de vidro (verifique se os assentos sob pouca iluminação).
5. Puxe	Encerrar os fios com ferramenta de perfuração em ângulo de 45 °.	Pressione uma empresa única por fio; Evite socos parciais ou compressão excessiva.	Ferramenta de impacto de impacto (o não impacto pode exigir várias greves).
6. Alívio seguro de tensão	Jaqueta de cabo de grampo dentro do corpo do plugue.	A jaqueta deve ser agarrada com força; Sem fios expostos fora do plugue.	Teste de rebocador: Pull suave para confirmar retenção de alívio de deformação.
7. Conexão de teste	Verifique a continuidade, o mapa do fio e (se aplicável) a estabilidade do PoE/Signal.	Verifique se há open/shorts; Validar impedância para links de alta velocidade.	Certificador de cabo (por exemplo, Fluke) ou testador básico para aprovação/falha.
8. Instale no dispositivo	Conecte -se ao endpoint (câmera, AP, etc.) e confirme a operação.	Verifique se os bloqueios do plug; Sem desconexões intermitentes.	Teste funcional (por exemplo, ping, feed de vídeo, verificação de energia POE).
