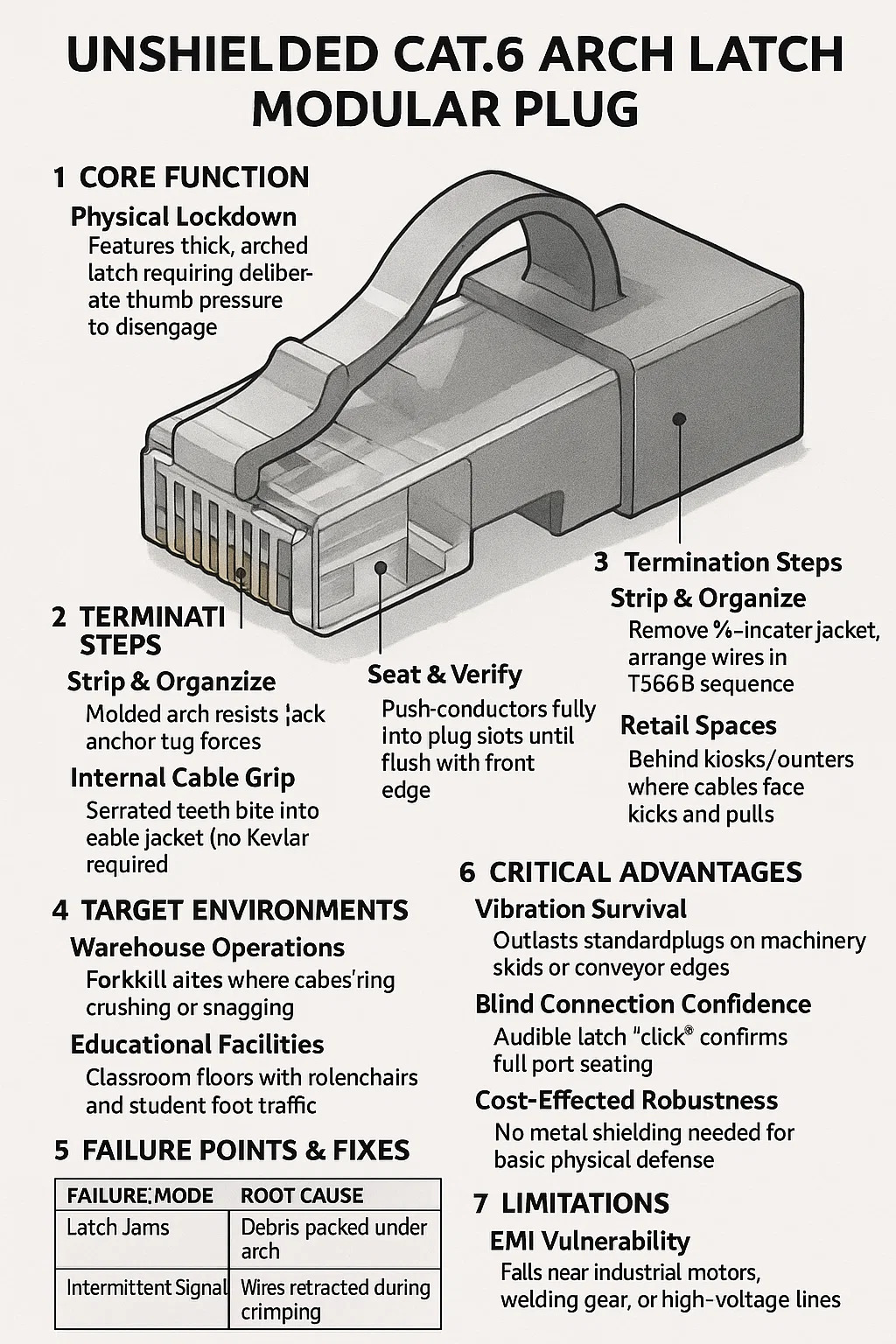

Plugue modular de trava de arco Cat.6 não blindado

1. Função central

Bloqueio físico: apresenta uma trava espessa e arqueada (nervurada ou entalhada) que exige pressão deliberada do polegar para desengatar, evitando o desligamento acidental em zonas de tráfego intenso.
Manipulação de desempenho: Suporta Ethernet de 10 Gbps até 55 metros, visando ambientes onde a EMI é insignificante, mas os cabos enfrentam abuso físico.

2. Construção Estrutural

Design de trava reforçada:
O arco moldado resiste ao rompimento quando chutado ou preso; resiste a impactos repetidos de carrinhos/tráfego de pedestres.
Punho interno do cabo:
Dentes serrilhados mordem a capa do cabo (não é necessário Kevlar), ancorando contra forças de puxão de até 50 libras.
Integridade de contato:
Os pinos banhados a ouro mantêm a conexão resistente à oxidação, apesar do acúmulo de poeira/sujeira.

3. Etapas de rescisão

Tirar e organizar:
Remova a capa externa de ¾ de polegada; organize os fios na sequência T568B com destorção <13 mm.
Assentar e verificar:
Empurre os condutores totalmente nas ranhuras do plugue até ficarem alinhados com a borda frontal.
Implantação de crimpagem:
A ação de crimpagem única trava os fios, prende a jaqueta e trava na posição armada.

4. Ambientes Alvo

Operações de armazém:
Corredores de empilhadeiras onde os cabos correm o risco de serem esmagados ou presos.
Instalações educacionais:
Pisos de salas de aula com cadeiras rolantes e tráfego de estudantes.
Espaços de varejo:
Atrás de quiosques/balcões onde os cabos enfrentam chutes e puxões.

5. Pontos de falha e soluções

Modo de falha Causa raiz Mitigação no local
A trava emperra Detritos acumulados sob o arco Explode ar comprimido sob a trava
Sinal Intermitente Fios retraídos durante a crimpagem Plugue Slice; rescindir novamente
Desgaste da trava Tentativas de desengate vertical Substitua o plugue após 5 remoções bruscas

6. Vantagens Críticas

Sobrevivência à vibração: Dura mais que os plugues padrão em patins de máquinas ou bordas de transportadores.
Confiança na conexão cega: O "clique" audível da trava confirma o assentamento completo da porta.
Robustez com Custo Efetivo: Não é necessária nenhuma blindagem metálica para defesa física básica.

7. Limitações

Vulnerabilidade EMI: Falha perto de motores industriais, equipamentos de soldagem ou linhas de alta tensão.
Limite de distância Cat.6: Não para corridas de 10 Gbps além de 55 metros.
Sem caminho de blindagem: não é possível modernizar cabos blindados sem prejudicar o desempenho.
