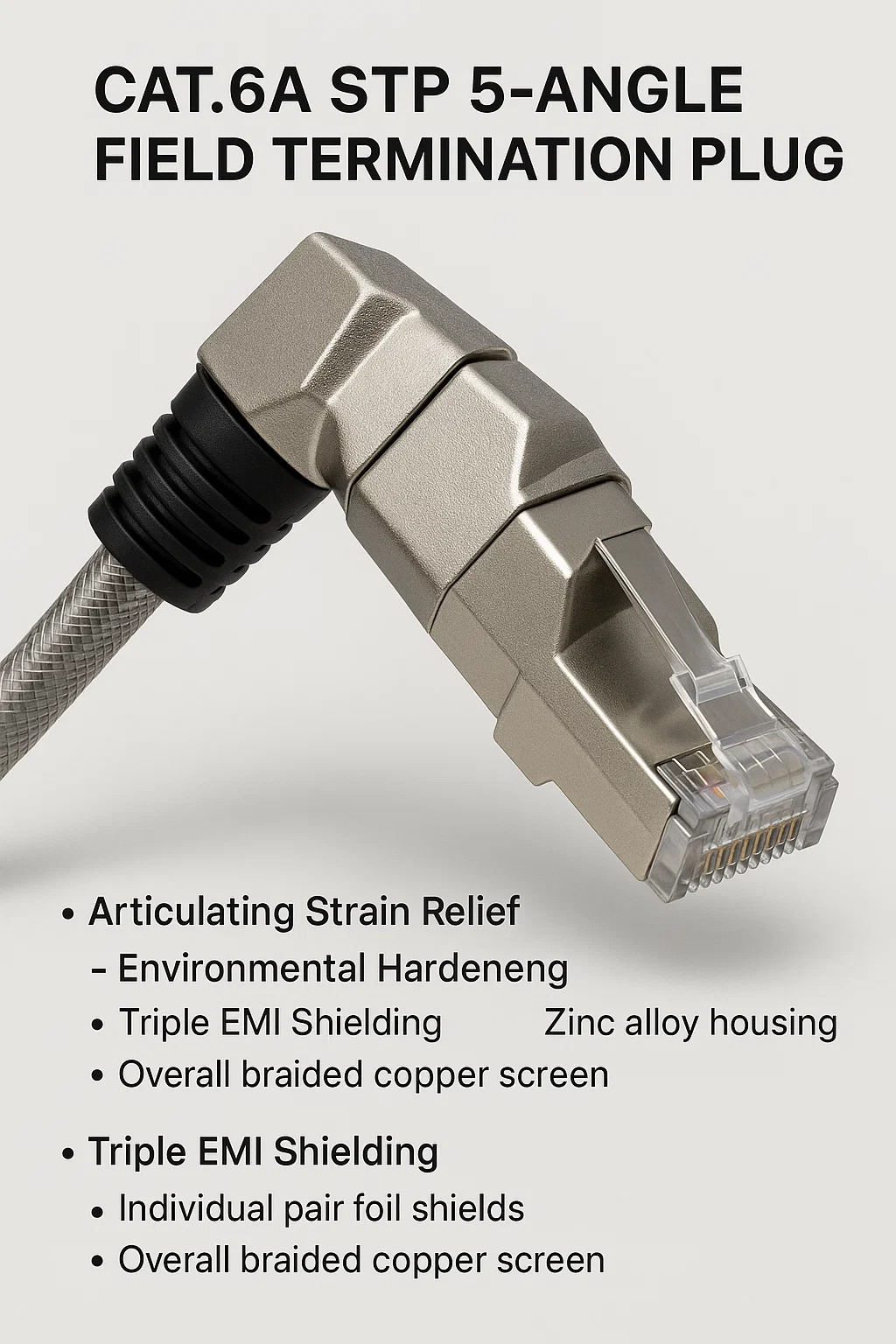

Plugue de terminação de campo de 5 ângulos Cat.6A STP

1. Objetivo principal do design
Otimização de espaço: Apresenta um corpo em ângulo de 45° com ajuste de 5 posições (±30° vertical, ±15° horizontal) para rotear cabos em espaços apertados (por exemplo, racks de servidores, gabinetes de controle).
Blindagem EMI Tripla: Combina:
Par de escudos de folha individuais
Tela de cobre trançada geral
Carcaça em liga de zinco Bloqueia a interferência de motores/VFDs em ambientes industriais.

2. Inovações Estruturais
Alívio de tensão articulada:
O colar giratório absorve vibração/estresse flexível (por exemplo, braços robóticos, AGVs).
Endurecimento Ambiental:
As vedações com classificação IP68 (vedações de silicone com trava roscada) resistem à entrada de água/poeira.
Contatos de alta resistência:
Pinos banhados a ouro de 50µ" suportam 100.000 ciclos de acoplamento e PoE de 90W sem arco.

3. Fluxo de trabalho de rescisão
Preparação do Escudo:
Dobre a trança geral sobre a capa do cabo; braçadeira sob ponteira de metal.
Apare as folhas dos pares para expor 3 mm; termine nas guias de aterramento.
Manuseio de fios:
Manter destorção < 8mm; insira em slots IDC com chave (padrão T568B).
Bloqueio de ângulo:
Definir orientação; colar de torque a 0,6 N·m para compressão da vedação.

4. Principais aplicações
Robótica: Gestão de cabos em braços articulados (compatibilidade ISO 9409).
Máquinas Móveis: Implantações com muita vibração (trens, carregadores de empilhadeiras).
Ambientes Adversos: Processamento de alimentos (classificado para lavagem), fábricas de produtos químicos.

5. Vantagens versus plugues retos

6. Regras críticas de instalação
União da blindagem: Verifique a resistência ≤0,1Ω entre o invólucro do plugue e a blindagem do cabo.
Raio de curvatura: Mantenha o diâmetro do cabo ≥4× após o ajuste do ângulo.
Requisito da ferramenta: Use uma ferramenta de perfuração de baixo perfil para acesso em ângulo.

7. Indicadores de falha
Reinicializações PoE: Mau contato do pino ou falha no aterramento da blindagem.
Quedas de velocidade: Pares não torcidos >10mm ou vazamento EMI.
Superaquecimento: Pinos sobrecarregados (excedendo 90W PoE).

8. Limitações
Compatibilidade de cabo: Requer STP Cat.6A (S/FTP ou F/UTP).
Profundidade da porta: Pode não caber em soquetes rasos (verifique as especificações do dispositivo).
Custo: 2–3× premium em relação aos plugues padrão.
