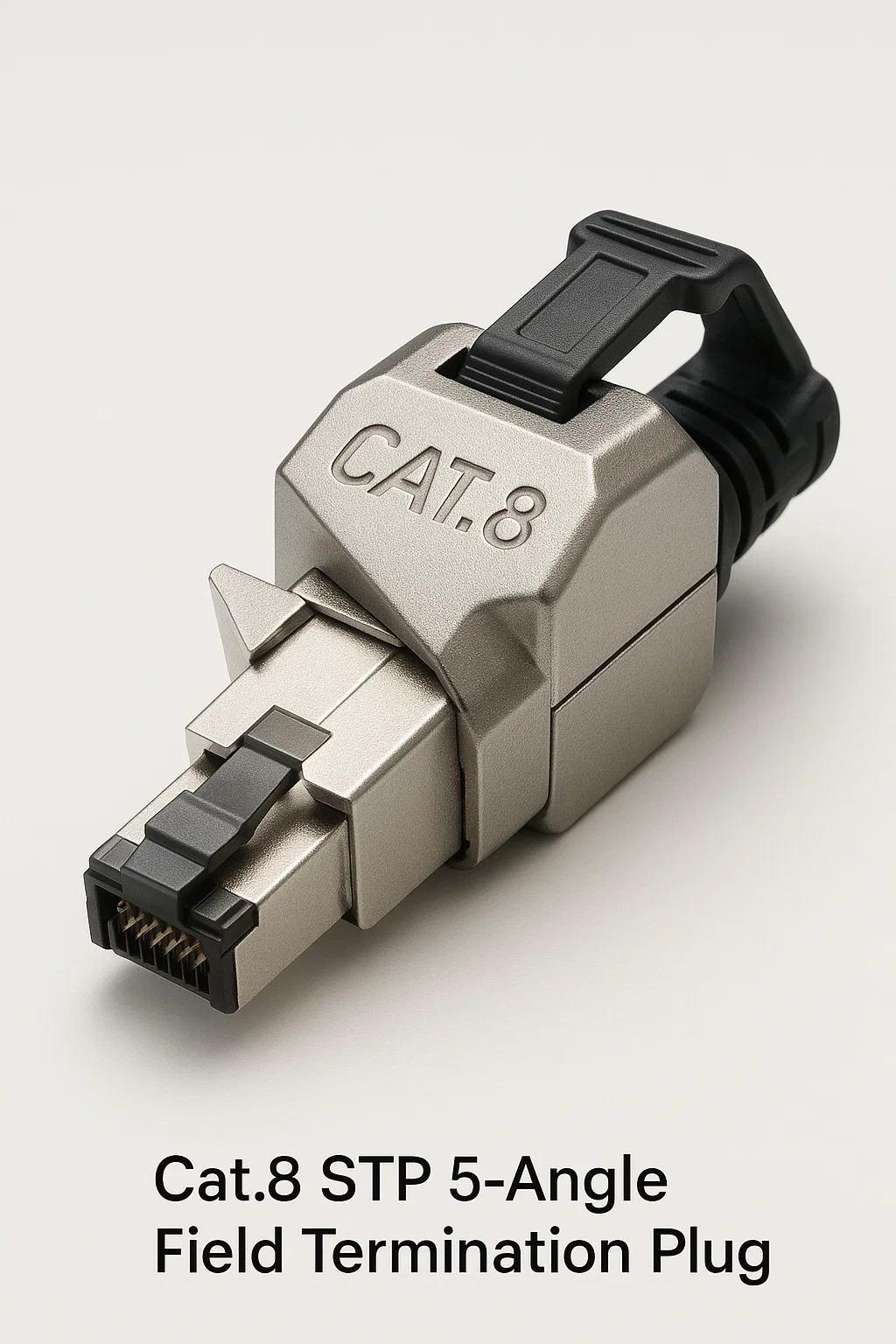

Cat.8 Plugue de terminação de campo de 5 ângulo STP

1. Objetivo do design do núcleo
Otimização do espaço: 45 ° Cabos de corpo de plugue angulares de 45 ângulo de lado, evitando obstrução em instalações apertadas (por exemplo, portas traseiras de rack de servidor).
Escudo de alta densidade: combina blindagem STP de camada dupla (trança geral de folha de par de pares individuais) com contatos de aterramento em ângulo para manter a defesa do EMI.

2. Características estruturais
Inserção angular de precisão
A inserção metalizada gira os caminhos de sinal 45 ° internamente, preservando a impedância sem curvas acentuadas.
Alívio de deformação reforçada
O grampo giratório prende o cabo enquanto permite ± 30 ° de ajuste direcional após a instalação.
Concha industrial
A alojamento de liga de zinco com selo IP67 (opcional) resiste ao impacto, poeira e umidade.

3. Processo de terminação
Preparação de escudo
Descasque a trança geral, apara folhas de par para expor 3mm para contato com os anéis de aterramento do Plug.
Manuseio de condutores
Insira os fios nos slots IDC com chave com <0,3mm de untwist - o desalinhamento falha 40 Gbps.
Sequência de aterramento
Proteger os escudos de pares para terminais internos.
Dobre a trança geral sobre o colar de aterramento.
Tampa de blindagem de snap-slow para cobertura de 360 ​​°.

4. Cenários de implantação
Data centers: comutadores de primeira linha com portas empilhadas verticalmente.
Robótica: braços articulados que exigem flexibilidade do cabo.
Militar/aeroespacial: gabinetes pesados ​​de vibração com restrições de espaço.

5. Vantagens críticas
Versus plugues retos • economiza 60% de espaço lateral • Reduz o torque do cabo nas portas
Versus adaptadores • Elimina pontos de conexão extras • Preserva a integridade do sinal para 2000MHz

6. AVISOS DE INSTALAÇÃO
Controle do raio do dobro
Manter ≥8x diâmetro do cabo antes/depois do plugue; As dobras nítidas induzem a perda de retorno.
Verificação de aterramento
Continuidade do escudo de teste (0,1Ω máx) - Projetos de risco angulares lacunas no solo.
Restrições de ferramentas
Requer ferramenta de punção de baixo perfil para folga de acesso lateral.

7. Limitações
Sem reparos de campo: os contatos danificados requerem substituição completa do plugue.
Compatibilidade da porta: falha nos soquetes rasos (por exemplo, interruptores legados).
Custo: 3 × premium sobre os plugues de gato padrão.

8. Notas do fabricante
Marcas especializadas: Siemon (360 ° Max), conectividade TE (IQ45 industrial), Panduit (par de torcida angular).
Evite clones genéricos: as imitações não possuem internos internos de impedância.
